系统架构设计师备考

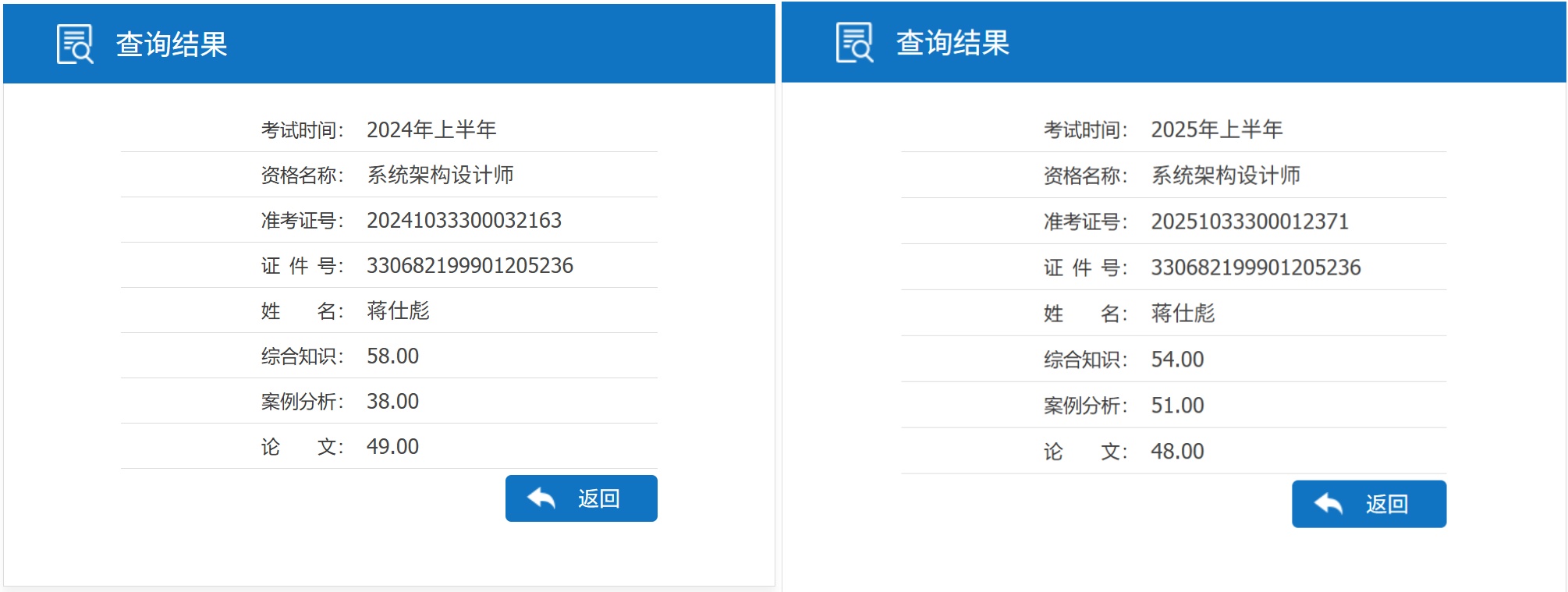

侥幸通过了全国计算机技术与软件专业技术资格考试（软考）的系统，这是我考前对综合知识和案例分析进行的知识整理（已经熟练的内容不做记录）。

案例核心背诵点

面向对象设计的主要原则和主要设计模式：

单一责任原则。
开放-封闭原则：实体应该是可扩展即开放的，而且是不可修改的即封闭的。
里氏替换原则：子类一定能替换其基类型。
依赖倒置原则：高层模块不应依赖底层模块，两者都应该依赖抽象。
接口分离原则：接口依赖于抽象，不依赖具体。
创建型：抽象工厂（生产系列对象）、构造器、工厂方法（动态生产对象）、原型、单例。
结构型：适配器、桥接、组合、装饰、外观、享元（大量细粒度对象共享）、代理。
行为型：职责链、解释器、迭代器、中介者、备忘录、观察者、状态、访问者、模板方法。

统一建模语言（UML）是一种可视化建模语言，结构包括构造块、关系和图三个部分。

类图：静态图，展现一组对象、接口、协作和它们之间的关系。
对象图：静态图，展现某一时刻一组对象及它们之间的关系，是类图的某一快照。
用例图：静态图，展现一组用例、参与者以及它们之间的关系。
构件图（组件图）：静态图，展现了一组构件之间的组织和依赖。
部署图：静态图，部署物理模块的节点分布，与构件图相关（一个节点包含一个或多个构件）。
序列图（顺序图）：动态图，以时间顺序组织对象之间的交互活动。包括角色、对象、生命线、控制焦点、消息、自关联消息、组合片段（如 loop, break, opt, seq 等）。三种类型的消息：同步消息（从左到右实心线实心箭头），异步消息（从左到右实心线和空心箭头），返回消息（从右到左空心箭头）。
通信图（协作图）：动态图，强调参加交互的对象的组织。
状态图：动态图，展现了一个状态机，描述单个对象在多个用例中的行为。
活动图：动态图，展现了系统内从一个活动到另一个活动的流程。核心元素包括并发分岔、并发汇合、动作、分支、监护表达式、流。每个分岔的分支数代表了可同时运行的线程数。

UML 4+1 视图：逻辑视图，实现视图，进程视图，部署视图；用例视图。

体系结构 4+1 视图（体现关注点分离）：逻辑视图，开发视图，进程视图，物理视图；统一场景。

关系	图示	出现位置
泛化（继承）关系	实线+空心三角	类图
实现关系	虚线+空心三角	类图
依赖关系	虚线+箭头	类图
关联关系	实线或实线+箭头	类图，对象图
组合/聚合关系	实线+实心/空心菱形	类图，对象图

用例图图示：

包含关系：<<include>>，基础用例必须包含子用例。
扩展关系：<<extend>>，扩展用例在特定条件下增强基础用例。
泛化（继承）关系：空心三角形箭头，参与者之间的继承关系。

数据流图（Data Flow Diagram）：外部实体（矩形边框）、数据存储（平行线）、数据流（箭头）、加工（圆弧矩形边框或圆形）四类元素，描述系统中数据的流动、处理和存储过程。

数据字典（Data Dictionary）：对系统中所有数据元素的结构化定义，是 DFD 的补充说明。

系统建模语言 SysML：基于 UML2.0 子集进行重用和扩展，是系统工程的标准建模语言。

特定领域软件架构（DSSA）：领域分析（建立领域模型），领域设计（获得 DSSA），领域实现（开发和复用）。四种角色：领域专家，领域分析人员，领域设计人员，领域实现人员。

基于架构的软件开发（ABSD）：架构驱动，强调由业务、质量和功能需求的组合驱动架构设计。

三个基础：功能的分解、通过选择架构风格来实现质量和业务需求、软件模板的使用。
特点：ABSD 方法是递归的，且迭代的每一个步骤都是清晰地定义的，降低架构设计的随意性。
开发过程：架构需求、架构设计、架构文档化、架构复审、架构实现、架构演化。

结构化方法：用户需求驱动，自顶向下，严格区分工作阶段，开发过程工程化，文档资料标准化。

优点：理论基础严密，它的指导思想是用户需求在系统建立之前就能被充分了解和理解。
缺点：开发周期长；文档、设计说明繁琐，工作效率低；阶段固化，适合需求明确的开发场景。

软件架构评估所用的主要质量属性：

性能。资源需求（减少占用和数量），资源管理（并发/增加资源），资源仲裁（优先级/调度）
可靠性：在意外或错误使用的情况下维持软件系统功能的基本能力。
可用性：系统能够正常运行的时间比例。
可修改性：快速以较高性能价格比变更的能力（可维护性、可扩展性、结构重组、可移植性）
安全性：抵抗攻击（用户验证、用户授权、维护数据机密性和完整性），检测攻击，攻击恢复
互操作性：本软件系统和其他系统交换数据和相互调用服务的难易程度。
可变性：体系结构经扩充或变更成为新体系结构的能力。

架构评估考虑点：

风险点：系统架构风险是指架构设计中潜在的、存在问题的架构决策所带来的隐患。
非风险点：一般以某种做法，“是可以实现的”、“是可以接受的”方式进行描述。
敏感点：指为了实现某种特定的质量属性，一个或多个构件所具有的特性。
权衡点：影响多个质量属性的特性，是多个质量属性的敏感点。

三种主要的架构评估方式：基于调查问卷或调查表，基于度量，基于场景（主流）。

质量属性场景六部分：刺激源、刺激、制品（用户界面、平台、环境或与目标系统交互的系统）、环境（系统设计时/编译时/构建时/运行时）、响应、响应度量。

三种基于场景的评估方法举例：

软件架构分析法（SAAM）：非功能性质量属性的架构分析方法。
架构权衡分析法（ATAM）：SAAM 拓展，开发前针对性能/实用性/安全性/可修改性评价和折中。
- 传统 ATAM：需求收集、架构视图描述、属性模型的构造和分析、架构决策与折中。
- 现代 ATAM：演示、调查与分析、测试、报告。
成本效益分析法（CBAM）：ATAM 的补充，确定质量合理的基础上对效益进行分析。

软件架构风格：

数据流：批处理/管道-过滤器：松耦合，重用性，可扩展，交互性差，性能差，传统编译器。
调用/返回。主/子程序：单线程，主程序直接调用子程序；面向对象：对象是构件，通过对象调用封装的方法和属性；层次结构：分层，每层最多影响上下两层，有调用关系。
独立构件。进程通信：进程间独立消息传递，分为同步、异步、点对点、远程四种；事件驱动：构件通过事件触发异步响应，语法高亮，语法错误提示。
虚拟机。解释器：灵活应对自定义场景；复杂度高，执行效率低；规则系统：解释器基础上增加了经验规则，专家系统，人工智能系统。
仓库。统一的数据访问接口，简化数据处理逻辑；高负载情况下，中心仓库可能成为性能瓶颈。数据库：中央共享数据源，独立处理单元；超文本：网状链接，多用于互联网，现代集成编译环境；黑板：包括黑板、知识源、控制三部分，用于复杂问题或不确定性推理，语音识别、知识推理。
闭环控制：接收输入后确定输出使环境达到新的状态，空调温控，定速巡航。
C2 风格：构件和连接件都有顶部和底部，构件之间不允许直连

层次架构的 MVC 模式：分层管理复杂的应用程序，分组开发，具有良好的可扩展性和可维护性。

模型（Model）：持有应用程序的数据、状态和逻辑。JavaBean+DAO
视图（View）：负责界面的显示与用户的交互功能，例如表单和网页。JSP/HTML/CSS
控制器（Controller）：接收用户输入，调用模型和视图完成需求。Servlet

流程：JSP 发送数据到 Servlet，解析后调用相应的 Service/DAO，使用 JavaBean 封装并返回出去。

层次架构的 MVP 模式：避免了 View 和 Model 的耦合，降低了 Presenter 对 View 的依赖。

面向服务的架构（Service-Oriented Architecture）：粗粒度，松耦合，标注化。

SOA 是一种设计理念，其中包含多个服务，服务之间相互依赖最终提供一系列完整的功能。
各个服务通常以独立形式部署运行，服务之间通过网络调用。

企业服务总线（ESB）：客户端（服务请求者）基础架构服务（中间件）核心集成服务（提供服务）

集成不同协议的不同服务，做了消息的转化、解释以及路由的工作。
在 SOA 架构中起到了总线的作用，描述服务的元数据和服务注册管理。

微服务是一种特殊的面向服务架构：

特点：复杂应用解耦；独立部署，弹性，技术异构性；轻量级的通信机制；松耦合、易扩展。
相比 SOA：拆分得更加精细，更多地以独立的进程存在，互相之间没有影响；提供的接口方式更加通用化，无关语言和平台限制；更倾向于分布式去中心化的部署方式。

中间件是一种独立的系统软件或服务程序，可以帮助分布式应用软件在不同的技术之间共享资源。

优点：面向需求，业务分隔和包容性，设计与实现隔离，标准交互模型，复用。

反规范技术：增加冗余列（不同表里相同列）、增加派生列、组新表、水平分割表、垂直分割表。

解决反规范场景数据不一致的三种方式：批处理维护、应用逻辑、触发器。

事务的特性（ACID）：（操作）原子性，（数据）一致性，（执行）隔离性，（改变）持久性。

CAP 三选二：一致性（Consistency）、可用性（Availability）、分区容忍性（Partition Tolerance）。

NoSQL：易扩展，大数据量，高性能，灵活的数据模型，高可用；弱一致性，柔性事务。

键值对型：扩展性强、灵活性强、操作性能高；无结构化。缓存、日志。Redis，MemCached。
列式存储：扩展性强、查找速度快、复杂度低；功能局限。分布式数据存储。HBase, Cassandra。
文档型：结构灵活、可根据 Value 建索引；性能不高。Web 应用。MongoDB，CouchDB。
图数据库：支持复杂的图形算法；复杂度高、实现困难。图存储三个字段：节点、关系和属性。社交网络、推荐系统。Neo4j，OrientDB。

Redis 常见类型和常见命令：

String。(M)SET, (M)ET, INCR, DECR, INCRBY, DECRBY, APPEND, STRLEN
Hash。H(M)SET, H(M)GET, HGETALL, HDEL, HEXISTS, HKEYS, HVALUES, HLEN
List。LPUSH, RPUSH, LPOP, RPOP, LRANGE, LLEN, LIDEC, LREM, LTRIM
Set。SADD, SMEMBERS, SISMEMBERS, SCARD, SREM, SPOP, SINTER, SUNION, SDIFF
SortedSet。ZADD, Z(REV)RANGE, Z(REV)RANK, ZSCORE, ZCARD, ZCOUNT, ZREM

Redis 常见难题：

缓存雪崩：大部分缓存失效 --> 数据库崩溃。使用锁或队列、key 设置不同失效时间、多级缓存。
缓存穿透：查询无数据返回 --> 直接查数据库。查询为空也放缓存、布隆过滤器。

计算机系统

芯片	描述
CPU	冯诺依曼架构。更强调控制和决策，在并行计算效率上有较大提升空间。
GPU	减少了大量数据预取和决策模块，增加了计算单元 ALU 的占比，并行化效率有优势。
ASIC	专门针对某一领域设计的芯片，如神经网络计算芯片 NPU、Tensor 计算芯片 TPU。
FPGA	计算逻辑十分灵活，几乎没有控制模块（大多数是 ALU），设计难度和复杂度较高。

类型	指令	寻址方式	实现方式
CISC	数量多，频率差别大，可变长格式	支持多种	微程序控制技术
RICS	数量少，使用频率接近，定长格式	支持少量	增加通用寄存器，适合流水线

总线按传输方式划为并行和串行（半双工、全双工），按功能划为：

数据总线（DB）：在 CPU 与 RAM 之间来回传送需要处理或存储的数据。
地址总线（AB）：指定在 RAM 中存储的数据的地址。
控制总线（CB）：将微处理器控制单元的信号传输到周边设备。

校验码：奇偶校验（不可纠错）、CRC 循环冗余校验（不可纠错）、海明校验（树状数组，可纠错）。

寻址方式：立即寻址（给出操作数）、直接寻址（给出主存地址）、间接寻址（操作数对应的地址）。

嵌入式特性：规模小，专用性强，开发难度大，性能价格比高，软硬结合，开发环境和运行环境不同，程序代码固化在非易失存储器重，可裁剪性，可配置性，强实时性。

可靠性设计：检错技术、容错技术、避错技术、降低复杂度技术。

Mean Time To Failure：平均无故障时间。
Mean Time To Repair：平均失效修复时间。
Mean Time Between Failure：平均故障间隔时间。MTBF=MTTF+MTTR。

容错技术：

N 版本程序设计：多机，动态冗余，前向恢复，实时性好。需要考虑同步、通信、表决、一致性。
恢复块方法：单机，静态冗余，后向恢复，实时性差。
防卫式程序设计：程序中包含错误检查和错误恢复。
双机容错。双机热备（一主一备），双机互备（同时+不同服务）、双机双工（同时+相同服务）。
集群技术：可伸缩性、高可用性、可管理性、高性价比、高透明性。

操作系统分类：批处理、分时（多路性、独立性、交互性和及时性）、实时、网络。

三态模型：运行、就绪、阻塞。
五态模型：运行、静止就绪、活跃就绪、静止阻塞、活跃阻塞。

嵌入式系统分为五层：硬件层，抽象层（如板级支持包 BSP），操作系统层，中间件层，应用层。

冯诺依曼结构（普林斯顿结构）：程序指令存储器和数据存储器合并在一起的存储结构。
哈佛结构：并行体系结构，程序和数据存储在不同的存储空间。有两套地址总线和数据总线。

嵌入式微处理器通常由控制单元（控制器）、算术逻辑单元（运算器）、寄存器三大部分组成。

微控制器（MCU）：典型代表是单片机，片上外设资源比较丰富，适合控制。
微处理器（MPU）：通用 CPU 保留和嵌入式应用紧密的功能硬件。
信号处理器（DSP）：哈佛体系结构，多总线。编译效率高，执行速度快。
片上系统（SOC）：追求产品系统最大包容的集成器件，软硬件无缝结合，减小系统体积和功耗。

嵌入式操作系统（EOS）：用于嵌入式系统的操作系统。

特点：系统内核小，专用性强，系统精简，高实时性，多任务的操作系统。
举例：嵌入式 Linux，Windows Embedded，VxWorks，μC/OS-II（嵌入式实时操作系统）。

嵌入式实时操作系统（RTOS）：要求系统在投入运行前即具有可预测性和确定性。

数据库系统

三级模式：外模式 对应视图；模式（概念模式）对应数据库里的表；内模式 管理如何存储物理数据。

视图的优点：简化用户操作、不同方式查询统一数据、逻辑独立性、对机密数据提供安全保护。

两层映像：外模式-模式映像（保证逻辑独立性），模式-内模式映像（保证物理独立性）。

数据库设计的主要流程：

需求分析。产出数据流图、数据字典和需求说明书。获得用户的信息要求、处理要求、系统要求。
概念结构设计。设计局部 ER 模型，合并模型消除冲突，重构优化消除冗余。
逻辑结构设计。确定数据模型、ER 图转化为数据模型、确定完整性约束和用户视图。
物理设计。确定数据结构，存储结构和访问方式。首要提高性能，其次节省存储空间。

候选码/码：能够唯一标识关系的极大的无冗余的属性/属性组。候选码里的属性都是主属性。

主键/主码：任选一组候选码。

范式	描述
第一范式 1NF	属性值都是不可分的原子
第二范式 2NF	每个非主属性完全依赖于候选键
第三范式 3NF	每个非主属性都不存在对码的传递依赖
BC 范式 BCNF	每个主属性都不存在对码的部分函数依赖或传递依赖

封锁技术：排他型封锁（X 锁，写锁），共享型封锁（S 锁，读锁）。

一级封锁协议：修改数据前施加 X 锁，事务结束释放。防止丢失修改。
二级封锁协议：一级基础上，读取数据前施加 S 锁，读完后释放。额外防止读脏数据。
三级封锁协议：一级基础上，读取数据前施加 S 锁，事务结束后释放。额外防止数据重复读。

分区的优点：存储更多数据、数据管理和定位方便、跨多个分区查询提高吞吐量、数据合并方便。

分布式数据库系统：分布性、逻辑相关性、场地透明性、场地自治性。

数据备份方式	优点	缺点
冷（静）备份	快速、容易归档、低维护度、高安全	提供到某一时间点，不能按表恢复
热（动）备份	基于表和文件恢复，备份时数据库可使用	不能出错，后果严重；难于维护

日志：DBMS 将事务的开始结束和数据库的所有修改写入文件里，一旦故障可回退到事务的初始状态。

Redis 持久化：RDB 内存快照（文件小、恢复效率高）；AOF 命令日志（文件大、恢复效率低）

Redis 分布式存储方案	特点
主从模式 Master/Slave	一主多从，故障时手动切换
哨兵模式 Sentinel	有哨兵的一主多从，主节点故障自动选择新的主节点。
集群模式 Cluster	分节点对等集群，分 slots，不同 slots 的信息存储到不同节点。

嵌入式数据库由三部分组成：客户端、通信协议、远程服务器。

基于内存方式（MMDB）。eXtrameDB：最小化资源消耗、极小堆空间和代码体积。
基于文件方式（FDB）。SQLite：开源内嵌式关系型数据库，集成在程序中。
基于网络方式（NDB）。C/S 结构、B/S 结构、云数据库。

数据仓库的结构包含四个层次：数据源、数据的存储与管理、OLAP 服务器和前端工具。

联机事务处理 OLTP：操作人员、底层管理，用于日常操作，处理数十条当前数据。
联机分析处理 OLAP：决策人员、高层管理，用于分析决策，处理上百万条历史数据。

数据湖是一个存储企业的各种各样原始数据的大型仓库，其中的数据可供存取、处理、分析和传输。

计算机网络和信息安全

应用层协议和端口号：

IMAP 43 服务器上管理邮件；POP3 110 下载邮件至本地；SMTP 25 发送邮件。
Telnet 23 远程登录并执行命令（明文）；SSH 22 远程登录并执行命令（加密）。
FTP 文件传输 20 控制连接 21 数据连接；TFTP 69 轻量级文件传输。
DHCP 动态主机配置协议 67 服务端 68 客户端；SNMP 161 管理和监控网络设备；DNS 53。
HTTP 80 超文本传输协议；HTTPS 443 安全的超文本传输协议。

OSI 七层模型：物理层、数据链路层（Ethernet，交换机）、网络层（IP，ICMP，ARP，路由器）、传输层（TCP，UDP）、会话层（RPC）、表示层（SSL/TLS，JPEG）、应用层（FTP，SMTP，DNS）。

传输层协议：TCP 和 UDP。相同点是都基于 IP 协议，可以端口寻址。

对比维度	TCP	UDP
连接	面向连接管理，三次握手	广播，无连接
差错	差错校验和重传，按序接收，可靠性高	错误检测功能弱，不可靠
流控	流量控制，效率低	无拥塞控制，速度快
代表协议	HTTP、FTP、Telnet、SMTP、POP3	DNS、DHCP、TFTP、SNMP

网络层协议：

IP：网络层核心协议，源地址和目的地址之间传送数据报，无连接、不可靠。
ICMP：因特网控制报文协议，用于在 IP 主机、路由器之间传递控制消息。
ARP/RARP：地址解析协议，前者将 IP 地址转换为物理地址，后者将物理地址转化为 IP 地址。
IGMP：网络组管理协议，是计算机用来向相邻多目路由器报告多目组成员的协议。

局域网 LAN 10m-1km；城域网 MAN：10km；广域网 WAN：100km

网络互联通信模式：点对点型（网络互联）、Hub 型（终端接入）、完全分布型（理论探讨）。
网络拓扑结构：总线型、环型、星型、树型、层次型。

以太网 Ethernet 规范 IEEE 802.3，数据帧长 $[64,1518]$ 字节，最小帧长根据网络检测冲突时间而定。

DHCP：客户机/服务器模型，租约默认 $8$ 天（过半要续租，租约超过 $87.5\%$ 开始联系其他服务器）。

查询本机 HOST 文件，没有映射时查询域名服务器。
查询本地域名服务器。主机向本地域名服务器一般使用递归查询（回答 IP 与域名的映射关系）。
根域名服务器。本地域名服务器向根域名服务器一般使用迭代查询。

IPv6 优点：地址长度扩充至 $128$ 位，灵活的首部格式，提高安全性，支持即插即用，允许协议演变。

IPv4 过渡 IPv6 三种技术：双协议栈，隧道技术（IPv6 当数据以 IPv4 上传），翻译技术（互相转换）。

计算机系统安全保护能力的五个等级：用户自主，系统审计，安全标记，结构化，访问验证。

网络安全协议：

SSL：加密网络通信的协议，用于保护数据在客户端和服务器之间的传输安全。
TLS：SSL 的改进版。TLS1.0/TLS1.1 存在安全问题，TLS1.2 广泛使用，TLS1.3 安全性更高。
SSH：用于远程登录和执行命令的协议，提供加密的通信通道。
SET：安全电子交易协议，依赖数字证书保证支付双方身份可信。
PGP：针对邮件的混合加密系统。杂合了 IDEA/RSA/MD5/ZIP 加密，承认 PGP/X509 两种证书。

网络攻击：

被动攻击：收集信息为主，破坏保密性。包括网络监听/业务流分析/非法登录。
主动攻击：假冒/旁路/重放/Dos/XSS 跨站脚本攻击/CSRF 跨站请求伪造/缓冲区溢出/SQL 注入。

BLP 模型，划分数据的机密性：低级别主体读高级别客体受限，高级别主体写低级别客体受限。

Biba 模型，保护数据的完整性：低级别主体写高级别数据受限，高级别主体读低级别客体受限。

信息安全整体架构设计：WPDRRC 模型。

3 要素：人员、策略和技术。
6 环节：预警、保护、检测、响应、恢复和反击。

区块链：去中心化、开放性、自治性、安全性（信息不可篡改）、匿名性（去信任）。

信息系统开发

MBSE：建模方法的形式化应用。三大支柱：建模语言、建模思路、建模工具。

信息系统的开发方法：结构化方法、原型法、面向对象方法、面向服务方法、构件化方法、敏捷方法。

常见信息系统	关键点
业务处理系统 TPS	早期最初级的系统：数据输入、数据处理、数据库维护、报表生成。
管理信息系统 MIS	高度集成化的人机信息系统。
决策支持系统 DSS	由语言系统、知识系统和问题处理系统组成，解决半/非结构化问题。
专家系统 ES	知识+推理=专家系统，是人工智能的一个重要分支。
办公自动系统 OAS	由计算机设备、办公设备、数据通信及网络设备、软件系统组成。
企业资源计划 ERP	打通供应链，集成，整合

信息系统战略规划（ISSP）：从企业战略出发，构建基本信息架构，内外信息统一规划、管理与应用。

阶段一：数据处理为核心。企业系统规划法、关键成功因素法、战略集合转化法。
阶段二：企业内部管理信息系统为核心。战略数据规划法、信息工程法。战略栅格法。
阶段三：以集成为核心。价值链分析法、战略一致性模型。

ERP：整合企业 物流、资金链、信息流。发展过程：物料需求计划、制造资源计划、企业资源计划。

企业集成按集成点划分：界面集成、数据集成、控制集成、业务流程（过程）集成、门户集成。
企业集成按传输方式划分：消息集成、共享数据库、文件传输。

需求关系：包含、跟踪、继承需求、改善、满足、验证和复制。

软件架构复用的基本过程：首先构造/获取可复用软件资产，其次管理这些资产，最后选择可复用部分。

机会复用：开发过程中发现可复用资产进行复用。
系统复用：开发之前进行规划决定哪些需要复用。

范围管理：确定项目的边界，即哪些工作是项目应该做的，哪些工作不应该包括在项目中。

范围计划编制 -> 范围定义 -> 创建 WBS -> 范围确认 -> 范围控制。

时间/进度管理：活动定义 -> 活动排序 -> 活动资源估算 -> 活动历时估算 -> 制定进度计划 -> 进度控制

PERT 图：描述不同任务之间的依赖关系；

关键路径法：沿着 PERT 图项目进度网络路线进行正向与反向分析，不考虑任何资源限制。

Gantt 图：描述不同任务之间的重叠关系。

优点：容易制作，清晰标识每个任务的起止，适用于小型项目；
缺点：无法表达复杂度关系，难以定量分析。

软件工程

软件过程模型：

瀑布模型 SDLC：各个活动规定为依线性顺序连接的若干阶段的模型，管理成本低。适用于需求明确的项目，很长时间才能看到结果，一旦发生错误推倒重来。
原型模型：适用于需求不明确的场景，可以帮助用户明确需求。水平原型用于界面设计，垂直原型用于复杂算法实现。抛弃型原型：需求确认手段，用于界面设计；演化型原型：用于易于升级和优化的项目如 Web。
增量模型：融合 瀑布模型 的基本成分和原型的迭代特征，核心功能可得到充分测试。和原型的区别是每一个增量版本均发布一个独立可操作的产品。
螺旋模型：快速原型基础上结合瀑布模型扩展，是多种模型的混合，强调风险分析。每一阶段分为目标设定、风险分析、开发和有效性验证、评审。
V 模型：强调测试贯穿项目始终，而不是集中在测试阶段。是一种测试的开发模型。
喷泉模型：面向对象模型而非结构化模型，特点是迭代、无间隙。划分成多个阶段，无明显界限。
快速应用开发 RAD：瀑布模型的高速变种，强调极短的开发周期，适用于基于构件的开发方法。过程：业务建模 $\rightarrow$ 数据建模 $\rightarrow$ 过程建模 $\rightarrow$ 应用生成 $\rightarrow$ 测试与交付。
基于构件的开发模型 CBSD：增加了可复用性，开发过程中会构建一个构件库供其他系统复用，可以提高可靠性、节省时间和成本。要求经验丰富的架构师，设计不好的构件难重用。组装方式：顺序组装，层次组装（调用另一个服务构件），叠加组装（两个或以上构件组成新构件）。不兼容问题：参数不兼容，操作不兼容（提供接口和请求接口操作名不同），操作不完备（功能是子集）。

敏捷模型：以人为核心，迭代、循序渐进，适用于小团队和小项目，小步快跑。

极限编程 XP：近螺旋式开发，将复杂过程分解成简单周期，高效、低风险、测试先行。
水晶系列方法：提倡 机动性 的方法，拥有对不同类型项目非常有效的敏捷过程。
并列争球法 SCRUM：明确定义了的可重复的方法过程，迭代的增量化过程，侧重项目管理。
特性驱动开发方法 FDD：需要人、过程和技术。开发人员分成两类：首席程序员和“类”程序员。
统一过程 RUP：特点是用例驱动、以架构为中心、迭代和增量。分为四个阶段：构思阶段、细化阶段、构建阶段、移交阶段。定义了角色、活动、制品、工作流等概念。
自适应软件开发 ASD：其核心是三个非线性的、重叠的开发阶段：猜测、合作与学习。

软件能力成熟度模型 CMM：初始级，可重复级，已定义级，已管理级，优化级。

逆向工程

重构：同一抽象级别上转换系统描述形式。
设计恢复：借助工具从已有程序中抽象出有关数据设计、总体结构设计和过程设计。
再工程：在逆向工程所获信息的基础上，修改或重构已有的系统，产生系统的新版本。
正向工程：不仅从现有的系统中恢复设计信息，而且使用该信息去改变或重构现有系统。

需求工程分为以下步骤：

需求获取。包括用户访谈、问卷调查、采样、情节串联板、联合需求计划 JRP 等。
需求分析。结构化需求分析的特点：自顶向下，逐步分解，面向数据。数据字典+三大模型：功能模型（数据流图 DFD），行为模型（状态转换图 STD），数据模型（E-R 图）。
需求定义。产物是软件需求规格说明书 Software Requirements Specification。
需求验证（需求确认）：与用户一起确认需求无误，包括需求评审和需求测试。
需求管理。定义基线，需求跟踪（正向跟踪和逆向跟踪），变更控制（变更控制委员会 CCB）。

面向对象：对象（属性+方法+对象 ID），类（实体类/控制类/边界类），消息异步通信。

软件测试按是否在计算机上运行程序分为动态测试和静态测试两类：

动态测试-黑盒测试：方法包括等价类划分，边界值划分，错误推测，因果图。
动态测试-白盒测试：覆盖级别从低到高包括：
- 语句覆盖：每条语句至少执行一次.
- 判定覆盖（分支覆盖）：每一判定的每个分支至少执行一次。
- 条件覆盖：每一判定中的每个条件，分别按真、假至少各执行一次。
- 判定/条件覆盖：同时满足判定覆盖和条件覆盖的要求。
- 条件组合覆盖：求出判定中所有条件的各种可能组合值，每一可能的条件组合至少执行一次。
- 路径覆盖：逻辑代码总的所有可行路径都覆盖了。
静态测试（纯人工）：桌前检查，代码审查，代码走查。

测试阶段：

单元测试：依赖软件 详细设计 说明书，测试对象是程序模块、软件构建或者 OO 软件的类。
集成测试：依赖软件 概要设计 说明书，将所有模块进行组装测试（一次性组装/增量式组装）。
确认测试：依赖 需求文档，检验符合用户需求。内部确认测试、Alpha/Beta 测试、验收测试等。
系统测试：依赖 需求文档，包括功能测试、性能测试、验收测试、压力测试等。
回归测试：测试软件变更之后，变更部分的正确性对变更需求的符合性。

遗留系统改造	业务价值低	业务价值高
技术水平高	集成	改造
技术水平低	淘汰	继承

软件架构设计

软件架构为软件系统提供了一个结构、行为和属性的高级抽象。

软件架构风格是特定应用领域惯用模式，定义一个词汇表（构件和连接件）和一组约束（组合方式）。

层次结构：

两层 C/S 架构：客户端和服务器都有处理功能。缺点：开发成本高，客户端程序复杂，移植困难。
三层 C/S 架构：将处理功能独立出来，表示层和数据层都变简单。优点：各层独立，可并行开发。
三层 B/S 架构：客户端变为浏览器。缺点：缺乏动态页面的支持，安全性难以控制，响应速度慢。

软件构件是一种组装单元，它具有规范的接口规约和显式的语境依赖，特点是自包容与可重用。

构件是个独立发布的功能部分，可以通过其接口访问它的服务。
检索与提取构件：关键字分类（树型、DAG）、刻面分类（特征）、超文本分类（联想跳转）。

三大构建标准：COBRA，J2EE（EJB）、DNA2000，其中 J2EE 包括：

会话 Bean：实现业务逻辑，负责完成服务端与客户端的交互。
实体 Bean：实现 O/R 映射，简化数据库开发工作。
消息驱动 Bean：处理并发与异常访问。

数据访问层设计：在线访问，DAO，DTO，离线数据模式，对象/关系映射。

DAO：J2EE 设计模式，将底层数据访问操作与高层业务逻辑分离开。典型 DAO 由一个 DAO 工厂类、一个 DAO 接口、一个实现了的具体类、数据传输对象组成。
DTO：EJB 设计模式，一组对象或容器，需要跨越不同进程或网络边界来传输。

MDA 的 3 种核心模型：平台独立模型（PIM），平台相关模型（PSM），代码 Code。

ADL 的 3 个基本元素：构件，连接件，架构配置。

J2EE 四层架构：客户层/Web 层/业务层/企业信息系统层。

功能	协议
发现服务	UDDI（Web 服务描述与发现的标准规范），DISCO
描述服务	WSDL（服务描述语言，做什么/如何访问/位于何处），XML Schema
消息格式层	SOAP（基于 XML，分为封装、编码规则、RPC、绑定） REST（只使用 HTTP 和 XML 进行基于 Web 通信的技术）
编码格式层	XML（DOM，SAX）
传输协议层	HTTP，TCP/IP，SMTP 等
